مع تعميم VR / AR ، ومراكز البيانات ، والأجهزة النقالة ، وDNs ، سيكون هناك المزيد والمزيد من الطلب على عرض النطاق الترددي للشبكة في المستقبل. الناس'يزداد الطلب حاليًا على عرض النطاق الترددي للشبكة هندسيًا ، ومعه تأتي الزيادة الهائلة في منافذ Ethernet ذات السعة العالية التي تتطلبها مراكز البيانات فائقة الحجم والباعة السحابيين ، مثل 100 جيجابت ، 200 جيجابت ، 400 جيجابت ، وحتى 800 جيجابت في المستقبل. تساعد منافذ إيثرنت العالية السعة ومنافذ إيثرنت هذه في تلبية الطلب المتزايد على حركة البيانات بين الشرق والغرب في مركز البيانات. في هذا الوقت، هناك حاجة إلى تبديل شبكة اتصال وأجهزة شبكة أخرى (مثل الملقمات أو محولات الوسائط) لنقل البيانات. ، ظهرت الوحدات النمطية لواجهة الشبكة القابلة للتبديل دون إيقاف التشغيل إلى حيز الوجود. SFP، SFP + ، SFP28 ، QSFP + و QSFP28 هي أنواع مختلفة من الإرسال والاستقبال البصرية ، وعندما تواجه هذه الأنواع المختلفة من الوحدات ، مثل SFP مقابل SFP + ، SFP28 مقابل SFP + ، QSFP مقابل QSFP28 ، ما هو الفرق بينهما؟ قد تسمع في كثير من الأحيان السؤال: هل QSFP28 متوافق مع QSFP +؟ هل يمكنني استخدام جهاز الإرسال والاستقبال SFP28 على منفذ SFP+ ؟ في هذه المقالة، سوف نقدم هذه الأنواع المختلفة من الوحدات وتشارك هذه الأسئلة.
SFP (صغير شكل عامل التوصيل)
SFP (صغير عامل شكل قابل للتوصيل) هو إصدار تمت ترقيته من GBIC (محول واجهة جيجابت). حجمها هو فقط 1/2 من وحدة GBIC، مما يزيد بشكل كبير من كثافة الموانئ من معدات الشبكة. يتراوح معدل بيانات SFP من 100mbps إلى 4gbit /s.
SFP+ (صغير عامل شكل قابل للتوصيل زائد) هو نسخة محسنة من SFP. وهو يدعم 8 جيجابت / ثانية قناة الألياف, 10 جيجابت إيثرنت وشبكة البث الضوئي القياسية OTU2. كما يقدم SFP+ اتصال مباشر لتوصيل منفذين SFP+ دون الحاجة إلى جهاز إرسال واستقبال بصري إضافي، بما في ذلك DAC (كابل الاتصال المباشر) و AOC (كابل بصري نشط)، وهو على مسافة قصيرة بين محولين بالشبكة المجاورة. حل جيد جدا للاتصال.
الفرق الرئيسي بين SFP وSFP +:
1. SFP وSFP + لها نفس حجم المظهر؛
2. أعلى معدل من SFP يمكن أن تصل إلى 4G، ومعدل SFP + هو 10G؛
3. مواصفات بروتوكول SFP: IEEE802.3، SFF-8472؛
4. SFP + يدعم التشخيص الرقمي.
SFP28 (صغير عامل شكل قابل للتوصيل 28)
SFP28 (صغير عامل شكل قابل للتوصيل 28) هو نسخة محسنة من SFP + . SFP28 له نفس الشكل الشائع مثل SFP + ، ولكن يدعم 25Gb / ثانية على قناة واحدة. يوفر SFP28 طريقة جديدة لترقية الشبكة: 10G-25G-40G-100G، وهو حل موفر للطاقة لتلبية الطلب المتزايد من شبكات مراكز البيانات من الجيل التالي. بدأ سوق مركز البيانات الحالي يتغير من الانتقال 10 جيجابت/ثانية إلى حل 25 جيجابت/ثانية.
QSFP + (رباعية صغيرة شكل عامل قابل للتوصيل)
QSFP+ هو تطور QSFP (رباعية صغيرة عامل للتوصيل). يمكن أن تحمل QSFP 4 قنوات في نفس الوقت، ويمكن لكل قناة التعامل مع معدل بيانات 1Gbit/s، وبالتالي اسم رباعية SFP. على عكس QSFP، يدعم QSFP+ قنوات 4x 10 جيجابت/ثانية. ويمكن الجمع بين هذه القنوات 4 في وصلة 40 جيجابت إيثرنت. يمكن أن تحل أجهزة الإرسال والاستقبال QSFP+ محل 4 مرسلات مستقبل SFP+ قياسية، والتي تحتوي على كثافة منافذ أعلى ووفورات إجمالية في تكاليف النظام مقارنة بمنتجات SFP+ التقليدية. QSFP28QSFP28 (رباعية صغيرة عامل للتوصيل 28) هو مناسبة لتطبيقات 100G. ويوفر 4 قنوات إشارة تفاضلية عالية السرعة مع معدلات بيانات تتراوح بين 25 جيجابت في الثانية إلى 40 جيجابت في الثانية، وأخيرا يلبي متطلبات إيثرنت 100 جيجابت في الثانية (4×25 جيجابت في الثانية) و 100 جيجابت في الثانية معدل بيانات محسّن من عرض النطاق الترددي غير المحدود (EDR). يرجى ملاحظة أن QSFP28 يمكن تحقيق اتصالات 4x25G و 2x50G تفرع، أو اتصالات 1x100G، اعتمادا على نوع جهاز الإرسال والاستقبال المستخدمة

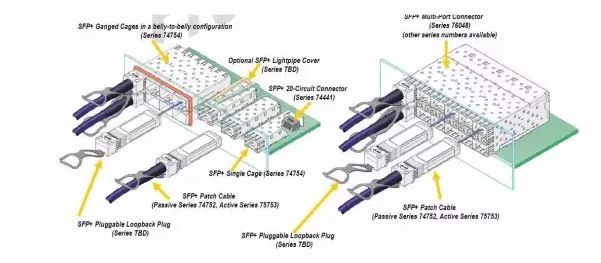

SFP مقابل SFP+:
نفس الحجم، وسرعة مختلفة والتوافق SFP وSFP + الإرسال والاستقبال هي نفسها تقريبا في الحجم والمظهر. يسمح هذا لمصنعي المعدات بإعادة استخدام التصميمات الفعلية الموجودة لـ SFP لمفاتيح تبديل الشبكة باستخدام منافذ SFP+ . أما بالنسبة للفرق، فإن النقطة الواضحة هي أنها تدعم سرعات إرسال مختلفة، SFP تصل إلى 4 جيجابت/ثانية، بينما SFP+ هو 10 جيجابت/ثانية. وبالإضافة إلى ذلك، فإنها تلبي مواصفات مختلفة. ويستند SFP على بروتوكول SFF-8472، ويمتثل SFP + مع SFF-8431 و SFF-8432.
من حيث التوافق SFP و SFP + ، منافذ SFP + عادة ما تقبل SFP البصريات ، ولكن يتم تقليل السرعة بواسطة 1 Gbit / ثانية. لا يمكن إدخال جهاز الإرسال والاستقبال SFP+ في منفذ SFP وإلا فإن المنتج أو المنفذ سوف يتلف.
SFP28 مقابل SFP+:
SFP28 هو إصدار تمت ترقيته من SFP +. تمت ترقية SFP28 للتعامل مع 25 جيجابت / ثانية لكل حارة. أنها تستخدم عامل النموذج نفسه، وpinouts من SFP28 وSFP + الموصلات متطابقة ومتوافقة. لذلك سوف SFP28 العمل مع نظام SFP + البصرية، ولكن سيتم تخفيض السرعة بنسبة 10 جيجابت / ثانية. إذا كان يمكن تعيين منفذ SFP28 من الوحدة النمطية SFP + إلى الإرسال 10G، يمكن استخدام الوحدة النمطية SFP + بشكل جيد مع منفذ SFP28 على مفتاح التبديل الشبكة، وإلا لا يمكن أن تعمل الوحدة النمطية SFP+ . من حيث الكابلات النحاسية، بالمقارنة مع إصدار SFP+ ، فإن الكابلات النحاسية SFP28 لديها عرض نطاق ترددي أكبر وخسارة أقل.
SFP28 مقابل QSFP28:
العمل وفقا لمبادئ مختلفة على الرغم من أن أسماءهم لديها عدد "28" ، وSFP28 وQSFP28 جهاز الإرسال والاستقبال في الواقع استخدام أحجام مختلفة ومبادئ العمل.
يدعم SFP28 قناة 25Gbit/s واحدة فقط، بينما يدعم QSFP28 4 قنوات مستقلة 25Gbit/s. ويمكن استخدام كل منهما في شبكات 100G، ولكن SFP28 هو كابل قطع تطبيقها على SFP28 في شكل QSFP28. يبين التالي الاتصال المباشر من QSFP28 100G إلى 4x SFP28 DAC.
QSFP + مقابل QSFP28:
سرعات مختلفة لها أغراض مختلفة. تتكامل أجهزة الإرسال والاستقبال QSFP28 QSFP28 4 إرسال و 4 قنوات استقبال بنفس الحجم. بالإضافة إلى ذلك، تتضمن سلسلة منتجات QSFP+ وQSFP28 وحدات مرسل مستقبل وكابلات DAC/AOC، ولكن السرعات مختلفة. تدعم وحدة QSFP+ 1x40gbit/s، ويدعم كابل QSFP+ DAC/AOC 4× 10 جيجابت/ثانية. يمكن أن تنقل الوحدة النمطية QSFP28 بيانات 100 Gbit/s، ويمكن تشغيل كبل QSFP28 DAC/AOC في 4x 25 جيجابت/ثانية أو 2x 50 جيجابت/ثانية. يرجى ملاحظة أنه عادة لا يمكن تقسيم وحدات QSFP28 إلى روابط 10G. ولكن إدراج وحدة QSFP + في ميناء QSFP28 هو موقف آخر، إذا كان رمز التبديل يدعم (كيفية تنفيذ وضع 10G 4X على منفذ QSFP28 100G، يرجى زيارة QSFP28 100G الميناء للعب 40G، 25G و 10G). في هذه الحالة، QSFP28 يمكن اختراق 4x10G مثل وحدة الإرسال والاستقبال QSFP+ .
يتم شرح الاختلافات بين SFP و SFP + SFP28 و SFP + و QSFP + و QSFP28 في أنواع مختلفة من جهاز الإرسال والاستقبال بوضوح في هذه المقالة. على الرغم من أن بعض منهم يشترك في نفس التصميم، إلا أنها مصممة لمعدلات بيانات مختلفة. ويمكن ملاحظة من المقارنة أن القوة الدافعة الرئيسية لتطوير أجهزة الإرسال والاستقبال البصرية هي الحاجة إلى استخدام عامل شكل أصغر للحصول على معدل عرض ترددي أعلى. على سبيل المثال، في نفس عامل النموذج، يوفر QSFP28 عرض النطاق الترددي أكثر من QSFP +.
